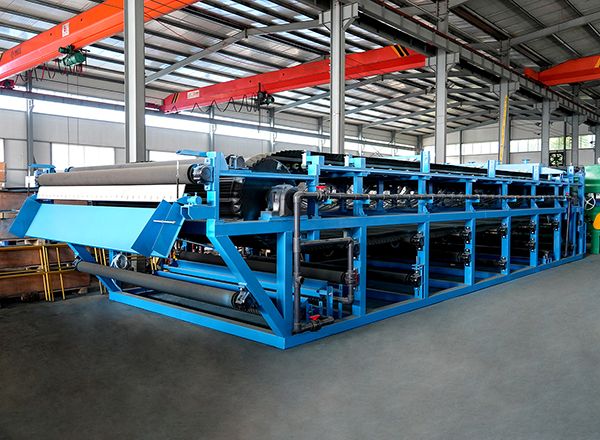

橡膠帶式真空過濾機采用了固定真空盒，膠帶在真空盒上滑動，真空盒與膠帶間構成運動密封的結構型式。它能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，並且母液有與濾餅洗滌液可以分段收集。橡膠帶式真空過濾機具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。

        橡膠帶式真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸幹、濾布再生等作業。設備具有過濾效率高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修費用低等優點。可廣泛應用於冶金、礦山、化工、造紙、食品、製藥、環保等領域中的固液分離，尤其在煙氣脫硫中的石膏脫水方麵(FGD)有良好的應用。

      A、可以連續完成喂料過濾、濾餅洗滌、吸幹、卸料、濾布再生等工藝操作。

       B、過濾母液和各段濾餅洗滌液可以分段收集，並可實現平流和逆流洗滌。

       C、整體結構模塊化設計，可靈活組裝，便於運輸和安裝。

       D、控製係統應用了DCS技術，可實現現場和遠程自動控製。

過濾寬度/M		1.3		1.8		2		2.5		3.2		4		4.5
過濾長度/M	N（整數）	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T	過濾麵積/m2	重量/T
8	3	10.4	8.3	14.4	12.7	16	14.2	20	20	25.6	26.3
10	4	13	9	18	13.7	20	15.4	25	22	32	28.5
12	5	15.6	10.5	21.6	15.3	24	17.2	30	25.3	38.4	32.9	40	48	54	55
14	6	18.2	11.5	25.2	16.6	28	18.7	35	27.4	45	35.3	56	51	63	57.9
16	7	20.8	12.5	28.8	17.9	32	20.2	40	29.5	51.2	37.7	64	53.6	72	60.8
18	8	23.4	13.5	32.4	19.2	36	21.7	45	31.6	58	40.1	72	56.2	81	63.7
20	9	26	14.5	36	20.5	40	28	50	38.6	64	42.5	80	58.8	90	72
22	10			39.6	21.8	44	30	55	40.9	70.4	51	88	66.6	99	75.2
24	11					48	32	60	43.2	77	53.5	96	69.4	108	78.4
26	12							65	45.5	83.2	56	104	72.2	117	81.6
28	13									89.6	58.5	112	75	126	84.8
30	14									96	61	120	77.8	135	88
A(m)	N＜5	0.2		0.2		0.25		0.25		0.4
	N≥5	0.25		0.25		0.25		0.4		0.4		0.4		0.4
B(m)	N＜5	0.45		0.45		0.45		0.45		0.52
	N≥5	0.45		0.45		0.45		0.52		0.645		0.645		0.645
C(m)	N＜5	1.3		1.3		1.3		1.3		1.6
	5≤N≤9	1.3		1.3		1.3		1.6		1.675		1.675		1.675
	N＞9			1.3		1.3		1.6		1.675		1.975		1.975
D(m)	N＜5	2		2		2		2		2.2
	5≤N≤9	2		2		2		2		2.2		2.2		2.2
	N＞9			2		2		2.2		2.2		2.25		2.25
E(m)	N＜5	1.85		1.85		2		2		2.11
	5≤N≤9	2		2		2		2.11		2.21		2.21		2.21
	N＞9			2		2		2.11		2.21		2.41		2.41
F(m)	N＜5	0.86		0.86		0.86		0.86		1.105
	N≥5	0.91		0.91		0.91		1.105		1.205		1.205		1.205
H(m)	N＜5	2		2		2		2.18		2.6
	5≤N≤9	2.18		2.18		2.18		2.38		3.1		3.1		3.1
	N＞9	2.18		2.18		2.18		2.6		3.1		3.6		3.6
W(m)		1.95		2.45		2.65		3.25		4.15		4.8		5.3
