概述：

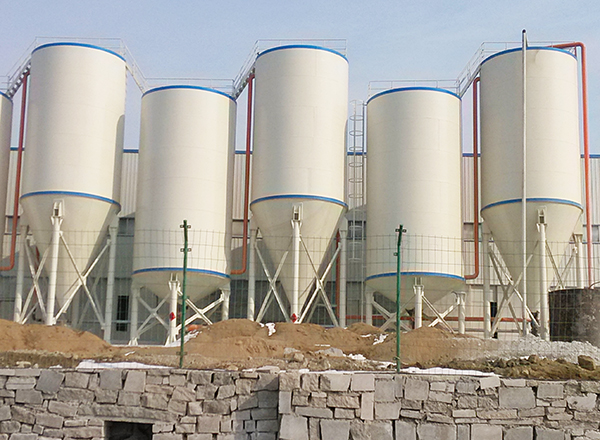

石材汙水處理係統是本公司專為我國石材行業設計和製造的汙水淨化、循環利用的高科技環保節能產品。該係統是本公司在借鑒意大利石材企業先進技術、摒棄國內傳統池式沉澱處理法不足的基礎上獨家設計而成的。係統采用豎式沉澱塔，因而又稱塔式沉澱除渣係統。

該係統因具有組合方式靈活，占地麵積小，循環水淨化程度高，處理量大等特點，已日益為國內石材企業所接受，並廣泛應用於石材、陶瓷和拋光磚等相關行業。

全係統采用自動化智能控製，維護人員少，勞動強度低，采用封閉式管道連接，確保場地環境整潔，適用於各類規模的相關企業。

係統集沉澱、農縮、壓濾除渣於一體，功能齊全，工藝先進，處理效果好，是石材廠和陶瓷廠的首選產品。

工藝流程：

砂鋸機和拋光機排放出來的汙水匯流到汙水池，通過汙水泵抽送到汙水塔，同時加藥機把藥劑與自來水按比例配製好後由計量泵定量注入汙水管，隨同汙水送入汙水塔。塔內汙水因藥液的化學絮凝作用而發生聚合加速沉澱，懸浮液在塔內分層，上部較清澈，下部較渾濁。上層清水溢流到淨水塔，下層汙水（泥）間歇排放到汙泥池。淨水塔底部汙水較長時間排放到汙泥池一次。汙泥池內汙泥經攪拌均勻後由汙泥泵抽送到壓濾機過濾。汙泥在壓濾機各濾室內形成比較幹燥的濾餅，濾餅外運填埋處理。經壓濾機過濾後的清水和淨水塔上部排放的清水流入儲水池循環利用。

處理單元：

1、汙水池

石材切割、拋光等生產過程中產生的大量汙水經導向溝流入水池，汙水池前置格柵攔渣，去除較大浮體。池中汙水達到一定上限時，汙水泵開啟（注意：汙水泵的流量一定要大於汙水排量），汙水達到一定下限時，汙水泵停機。汙水池是汙水處理前的收集平衡站。

2、汙水塔和淨水塔

汙水的主要處理單元。汙水塔因其獨特的塔內結構設計迫使汙水與藥液充分反應並分層，塔頂部的出水堰流出較清澈的處理水到淨水塔，塔底錐部堆積濃縮汙泥。汙水塔底部閥門受汙泥池上下限控製自動關閉與開啟，從而保證塔內汙水反應時間充足，出水堰始終流出較清澈的水質。經處理的汙水在淨水塔內通過二次沉澱後得到更清澈的水質可直接循環用於生產。淨水塔底部較長時間排放一次，可人工或自動定時開啟閥門排放沉渣。汙水塔和淨水塔底部汙泥均排入汙泥攪拌池。

3、加藥裝置

藥劑（例如親水凝膠劑）與自來水按比例混合並攪拌均勻，藥液濃度保持恒定。投藥種類和配比濃度需根據原水性質反複實驗後選擇最好的。計量泵將配置好的藥液精確定量地注入汙水管，泵壓力一定要大於汙水管中水壓。輸藥管道要求保持潔淨，適當防腐，在與汙水管混合前設置單向閥以防止停泵後汙水反衝。

4、汙泥攪拌池

汙水塔和淨水塔底部濃縮汙水（泥）流入該池，並被不停攪拌，以防止反應後的汙泥繼續絮凝沉澱和保證汙泥脫水前的成分均勻。該池一般設上下限，達上限時關閉汙水塔底自動閥門。攪拌機嚴禁在無水狀態下空轉工作。

5、壓濾機和汙泥泵

壓濾機是一種間歇工作的加壓過濾設備，一般是一開一備，是係統的重要設備。其主要功能是汙泥的脫水，壓濾後形成的泥餅比較幹燥，方便外運。壓濾機排出的濾水水質清澈，設定的回流管道直接用於循環水係統。

汙泥泵壓力越大，濾餅越幹，但同時濾布損耗越大。一般石材行業推薦使用工作壓力為0.4―0.6Mpa。

6、中心控製單元

係統采用無人自動控製，其性能穩定，動作可靠，自動化程度高。

有條件的單位可建造儲水池，用來調節平衡水量。若不建儲水池，則淨水塔起儲水作用，排出的清水與壓濾後的清水匯合循環水管直接回用。

設備描述：

1、汙水塔的規格為Φ3509兩個，澄清塔的規格為Φ2872一個。

2、汙水泵為ZW係列排汙泵，進汙水池前設格柵攔截大塊物料，泵出口口徑DN125，出口處接軟接頭；輸漿管上開口接輸藥管。

3、汙泥攪拌機用於塔底放出的泥漿的攪拌，轉速30rpm，電機功率4.5KW。攪拌軸攪拌葉防腐處理。

4、壓濾機為自動拉板全液壓壓濾機，每次可處理汙泥2m3，濾板材質為增強聚丙烯，隨機配濾布壹套，濾布型號為HCHB74100。

5、汙泥泵采用ZW係列渣漿泵，泵體泵殼采用高鉻錳合金材料，高揚程高壓力，過流部件經久耐磨，有效延長使用設備的壽命。

6、控製分手動和自動。動作程序為：汙水井滿（信號1）開啟汙水泵，汙水井淺（信號2）停泵；加藥泵在（信號1）同時開，（信號2）同時關；汙水塔底氣動閘閥受汙泥池液位信號控製，汙泥池滿（信號3）關閥，汙泥池淺（信號4）開閥；（信號3）時也給淨水塔底氣動閘閥關閉信號。淨水塔底氣動閘閥為定延時開閉。壓濾機為單獨工作設備。

7、係統各部分的設計、製造、安裝等均符合現行國家及行業標準的要求。
